Folientastaturen direkt vom Hersteller

Folientastaturen und ihre Vorteile

Folientastaturen werden in unter­schiedlichsten Bereichen eingesetzt: von Bedienungseinheiten eines Haushalts­geräts über hoch­sensible Me­dizin­technik bis zu extrem belastbaren Steuerungen für Fertigungs­straßen und Ma­schinen. Die technischen und gestalterischen Anfor­de­run­gen an eine Folien­tastatur sind hierbei sehr hoch. Dabei können wir Ihnen optimale Lösungen anbieten.

Vorteile

  • kundenspezifisches Design
  • geringe Aufbauhöhe
  • taktile Rückmeldung bei Tastenbetätigung
  • robust und langlebig
  • widerstandsfähig gegenüber den meisten Chemikalien
  • schmutzunempfindlich, staub- und wasserdicht

Jetzt kontaktieren

Aufbaumöglichkeiten von Folientastaturen

Eine Folien­tastatur kann entsprechend den Kunden­an­for­derungen aufgebaut werden.

Dabei kann eine Folien­tas­ta­tur nicht nur Metall­schnapp­scheiben, sondern auch Leucht­di­oden und Einschub­ta­schen beinhalten. Je nach Aufbau kann sie eine Höhe von ca. 0,9 bis. ca. 2,0 mm auf­weisen.

Aufbau einer Folientastatur, einzelne Folienschichten Roos GmbH





Frontfolie

  • widerstandsfähig gegenüber den meisten Chemikalien
  • individuell gestaltbar

Haltefolie

  • fixiert die verbauten Metallschnappscheiben

Distanzfolie für Schaltebene

  • selbstklebender Abstandshalter
  • Positionierung der Schnappscheiben

Schaltebene

  • gedruckte elektronische Schaltung
  • bestückt mit Metallschnappscheiben

Distanzfolie für LED-Ebene

  • selbstklebender Abstandshalter
  • Isolierung der oberen und unteren Schaltfolien

LED-Ebene

  • gedruckte elektronische Schaltung
  • bestückt mit ein- und mehrfarbigen LEDs

Basiskleber

  • untere Kleberschicht zur Befestigung der Folientastatur

Individuelles Frontfoliendesign

Das Frontfoliendesign kann kundenspezifisch und CI-gebunden gestaltet werden. Es wird exakt nach Ihren Vor­gaben durch den Druck im Sieb- oder Digitaldruck­ver­fahren wiedergegeben. Klar gedruckte Sichtfenster, Lasur­farben, Verschwinde-Effekte und Nacht­design kön­nen pro­blemlos umgesetzt werden.

Mehr erfahren

Folientastatur ohne Schnappscheiben

In die Tastatur werden zwei Leiterfolien mit einem Ab­stands­halter eingearbeitet. Die untere Folie verfügt über Lei­ter­bahnen mit einer Schaltfläche. Die obere Folie ist mit leitenden Kontaktpunkten aus­ge­stattet, die genau über der Schaltfläche liegen. Wird die Folie mit dem Kon­takt­punkt nach unten gedrückt, schließt sich der Schalt­kreis.



Folientastaturen ohne schnappscheiben

Folientastaturen mit Schnappscheiben

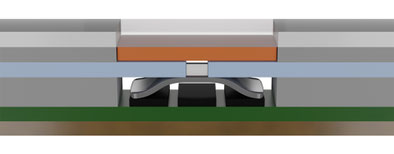

Folientastatur mit Schnappscheiben

Folientastaturen mit Schnappscheiben ermöglichen eine bessere tak­tile Rück­meldung. Beim Betätigen der Taste drückt die Metall­schnapp­scheibe nach unten und stellt den Kontakt zweier Leiter­bahnen her. Um eine noch stär­kere Taktilität zu erzielen, können Tasten­felder auf der Design­folie geprägt werden. Dazu bieten wir Schnapp­scheiben mit unter­schiedlicher Druck­kraft und in ver­schie­denen Größen an.




Einschubtechnik für kunden- oder länderspezifische Beschriftung

Je nach kunden- oder länderspezifischer Be­schriftung kön­nen spe­zielle Einschub­taschen in die Tastatur einge­arbeitet werden. Mit Hilfe von be­druckten Einschub­strei­fen wird eine solche Folien­tastatur schnell und un­kom­pliziert individualisiert.



Folientastaturen mit Einschubstreifen

Folientastaturen mit Schnappscheiben und LEDs + Folientastaturen mit Schnappscheiben und-LEDs auf einer Ebene

Folientastaturen mit integrierten LEDs

Ultradünne LEDs, 0,5 mm dick, setzen wir für optische Status­an­zeigen ein. Sie haben die Wahl zwischen ein- und mehr­farbigen LEDs. Dafür wird eine zusätzliche Schalt­ebene mit darauf platzierten LEDs in die Folien­tastatur eingearbeitet. Um jedoch die Aufbau­höhe zu verringern, können unter bestimmten Voraus­setzungen die Schalt­flä­chen für Schnapp­scheiben und LEDs auf einer Schalt­folie unter­gebracht werden.




Abschirmung gegen EMI und ESE

Zur Vermeidung von elektromagnetischen Interferenzen (EMI) und elektrostatischer Entladung (ESE) können die Folientastaturen mit Abschirmfolien ausgerüstet werden.

Mehr erfahren

Rekonstruktion von beschädigten Folientastaturen in Kleinserien

Die Ausfälle von Bedien- und Eingabeelementen können zum Beispiel durch Kurzschlüsse, Abnutzung oder Ähn­liches entstehen. In solchen Fällen ist es oft nicht mög­lich, die Bedieneinheit einfach zu reparieren. Für dieses Problem haben wir eine einfache Lösung. Durch unsere Erfahrung sind wir in der Lage, anhand Ihrer Daten oder Ihres defekten Musters eine komplett neue Folien­tastatur inklusive Schalt­folie zu erstellen.

Mehr erfahren

Anschlussfahne einer Folientastatur

Der Anschluss erfolgt über ein flexibles Folienkabel, das optional mit einem Stecker ausgestattet werden kann.

Gemeinsam mit Ihnen entwickeln und produzieren wir auf Ihren Anwendungsbereich zugeschnittene Lösungen.

Jetzt kontaktieren
