Gedruckte flexible Schaltungen in der elektrischen Verbindungstechnik

Das Einsatzgebiet der flexiblen gedruckten Schaltfolien erschließt eine Vielzahl innovativer Anwendungen. Der Anwendungsbereich reicht von Hightech-Geräten über Eingabesysteme aus den Bereichen Medizintechnik und Industrie bis hin zu Endverbraucher-Geräten.

Das Interesse an in Siebdruck gefertigten gedruckten elektrisch-leitenden Folien nimmt weiter zu. Dies liegt sowohl an den einzigartigen Eigenschaften der flexiblen Silberschaltungen als auch an der möglichen Weiterentwicklung in Bezug auf das Basismaterial und die sich damit erschließenden Einsatzmöglichkeiten.



Vorteile von flexiblen gedruckten Schaltungen

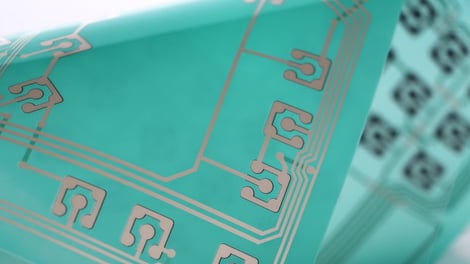

Vorteile von flexiblen gedruckten Schaltungen.

Leitend, leicht, dünn und kostengünstig - flexible gedruckte Schaltungen bieten in den unterschiedlichsten Anwendungsbereichen eine Vielzahl entscheidender Vorteile. Ihre Leichtigkeit sowie die niedrige Einbautiefe wirken sich positiv auf Dimensionen und Gewicht vom Endgerät aus. Der größte Vorteil von gedruckten Silberschaltungen gegenüber flexiblen geätzten Leiterplatten resultiert jedoch aus den niedrigeren Produktions- und Materialkosten. Die Entwickler können dadurch flexible Schaltungen bei Anwendungen einsetzen, die bisher unter Umständen zu kostenintensiv waren.

Herstellung von flexiblen Schaltungen auf Basis der Silberleittechnik

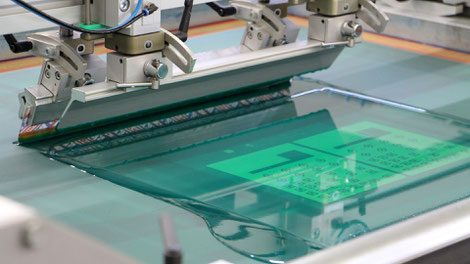

Siebdruck von flexiblen Silberschaltungen.

Das Siebdruckverfahren ermöglicht die Herstellung von gedruckten elektronischen Schaltungen auf flexiblen, dünnen und leichten Materialien. Als Basismaterial dient in der Regel eine Polyesterfolie. Die Leiterbahnen werden mit Leitsilber mittels Siebdruck aufgetragen und anschließend zum Schutz vor Korrosion mit einer Isolationsschicht überdruckt. Die Kontaktstellen des Silbers im Schnappscheibenbereich und die Anschlussstelle werden mit abriebfestem Graphit überzogen, was eine lange Lebensdauer der Schaltfolie gewährleistet. Es handelt sich hierbei um ein sehr wirtschaftliches Herstellungsverfahren, da wenig Abfall produziert wird und keine Abwasserbehandlung erforderlich ist.



Folientastaturen mit einer und zwei Schaltebene(n)

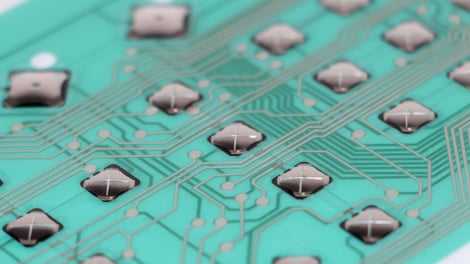

Flexible Schaltungen in Folientastaturen.

Der Vorteil durch den Einsatz von flexiblen Schaltungen liegt vor allem in der schlanken Ausführung. Je nach Aufbau kann die Folientastatur eine Höhe von ca. 0,65 bis. ca. 1,5 mm aufweisen. Eine Folientastatur verfügt meist über eine Schaltebene (Ein-Lagen-Technik), auf der sowohl die Schnappscheiben als auch LEDs untergebracht werden können. Je nach Komplexität des Schaltlayouts und der Bauteilhöhe können die LEDs auch auf einer zweiten Schaltebene untergebracht werden (Zwei-Lagen-Technik).



Wir fertigen langlebige und flexible gedruckte Schaltungen für Ihre Eingabelösungen und Folientastaturen. Gemeinsam mit Ihnen entwickeln wir das optimale Schaltungsdesign, zugeschnitten für Ihren spezifischen Anwendungsbereich.
